Der größte Unterschied zwischen klassischen Shreddern und Horizontal-Zerkleinerern betrifft die Materialzuführung. Statt eines hydraulischen Schiebers kommt eine extralange Vibrationsrinne zum Einsatz – mit einem entscheidenden Vorteil: Sie ist ideal für die Aufgabe besonders langer Abfälle wie Leisten, Kanthölzer, Profile oder Rohrmaterial.
Horizontal-Zerkleinerer
Zerkleinerer für lange Abfälle – ideal für die Automatisierung
Technisches Funktionsprinzip der horizontalen WEIMA Zerkleinerer
Aufgabe des Materials über Schrägeinzug (Biber) oder Vibrationsrinne
Zuführung des Materials zum Rotor mittels Einzugswalze
Zerkleinerung mit Rotor und Gegenmesser
Definition der Korngröße über ein umlaufendes Rundlochsieb
Austrag des zerkleinerten Materials per Absaugung oder Förderschnecke
Wie funktioniert ein Horizontal-Shredder?
Horizontal-Zerkleinerer von WEIMA zeichnen sich durch eine effiziente Materialzuführung aus, bei der Vibrationsrinnen oder Schrägeinzüge das Material zur Einzugswalze transportieren, die es horizontal zum Rotor befördert. Der V-Rotor, bestückt mit gehärteten Schneidmessern, zerkleinert das Material zwischen Rotor- und Gegenmessern, bis es die gewünschte Partikelgröße erreicht, die durch ein tauschbares Rundlochsieb definiert wird.
Das zerkleinerte Material wird anschließend über eine Absaugung oder Förderschnecke ausgetragen. Ein Elektromotor mit Keilriemenantrieb sorgt für die kraftvolle Rotorbewegung, während eine Siemens SPS-Steuerung die Abläufe präzise überwacht und anpasst, um optimale Ergebnisse zu gewährleisten.
Horizontal-Zerkleinerer im Einsatz

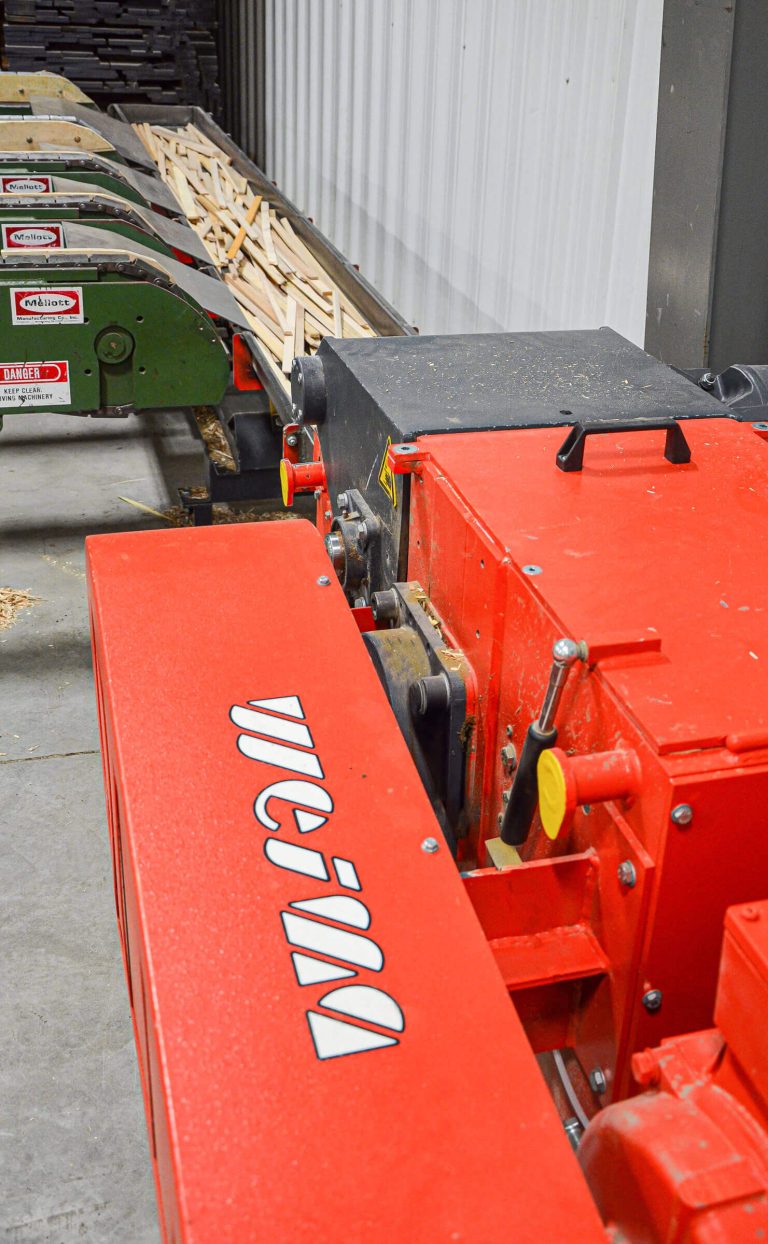

Ideal für lange Materialien
Materialzufuhr: Horizontal, mit Vibrorinne oder schräg?

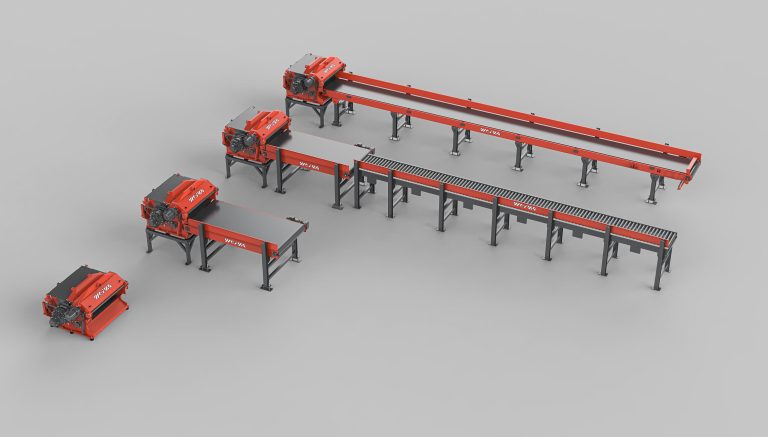

Der horizontale Einzug mit Vibrationsrinne bietet eine kontinuierliche und automatisierte Materialzufuhr, die sich ideal in bestehende Produktionslinien integrieren lässt und besonders effizient für lange Materialien wie Leisten, Profile oder Rohre ist. Der schräge Einzug hingegen eignet sich hervorragend für die manuelle Beschickung, da er das Handling langer und sperriger Materialien erleichtert und eine flexible Nutzung ermöglicht, wenn keine automatisierte Zuführung erforderlich ist.
Beide Systeme bieten spezifische Vorteile je nach Anforderungen der Anwendung, wodurch sie individuell an unterschiedliche Arbeitsprozesse angepasst werden können.

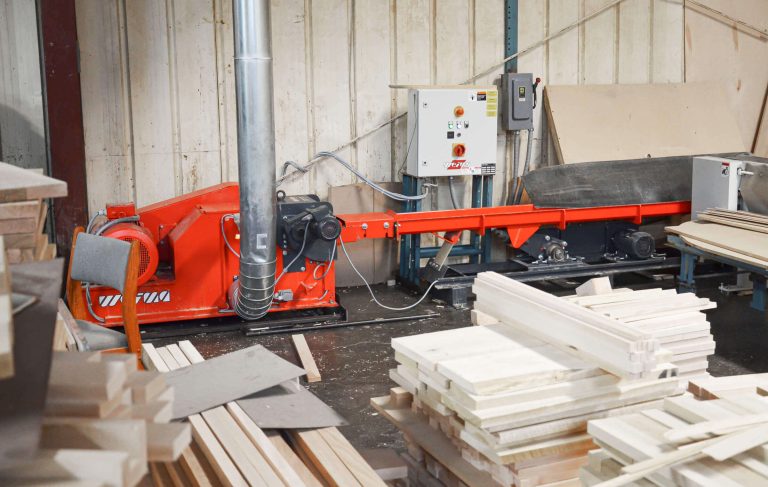

Nahtlose Integration in Produktionslinien
Horizontal-Zerkleinerer werden meist manuell, direkt neben der Maschine platziert, um sie dort zu beschicken. Sie bringen aber auch für den vollautomatisierten Produktionsbetrieb alles Notwendige mit. WEIMAs Horizontalschredder sind äußerst kompakt und robust gebaut, dank modernster Datenschnittstellen bestens für die Vernetzung gerüstet, und sehr anwenderfreundlich wartbar.
Vorteile der Horizontal-Shredder Technologie
Horizontale Zerkleinerer bieten gegenüber klassischen Einwellen-Zerkleinerern mit Schiebertechnologie und vertikalem Trichter deutliche Vorteile – speziell bei der Verarbeitung sperriger Materialien wie Leisten, Profile oder Rohre. Sie können aufgrund ihrer Länge aus dem Trichter herausragen und im schlimmsten Fall durch Vibrationen herausspringen.
Dank der horizontalen Materialzuführung über eine Vibrationsrinne oder einen schrägen Einzug erfolgt die Beschickung kontinuierlich und effizient, ohne dass ein Schiebersystem erforderlich ist, um das Material zum Rotor zu transportieren. Zusätzlich entfällt der Platzbedarf eines vertikalen Trichters, was die Integration in bestehende Produktionslinien erleichtert und eine platzsparende Lösung darstellt.
Unser Bestseller unter den Horizontal-Shreddern
Erfahren Sie mehr über den Tiger 400 S Horizontalzerkleinerer.
